地埋式一體化污水處理設備使用說明書
一、工藝流程概述
結合本污水處理工程的特性、功能、要求以及污水排放的特點，地埋式一體化污水處理設備采用生化法 A/O+O 組合工藝，以實現污水達到澆灌用水水質標準的處理目標。生活污水中 BOD5／CODcr 約為 0.57，生化性良好。鑒于污水排放對 NH3－N 有明確限制，在選取污水處理工藝時，既要有效降解有機物，又要實現脫氮效果。經過綜合考量，決定采用技術成熟、運行穩定的 A/O 組合工藝。
由于污水排放量及排放濃度的變化幅度較小，因此在污水處理前端設置簡易細網格柵，用于清除水中的大顆粒雜物。經格柵處理后的污水進入調整池，調整池的作用是調節污水的水量和水質。調整池內的污水通過潛污泵提升至后級 A/O 生化系統，其中 A 段為缺氧工段，O 段為好氧工段。本工藝采用 A/O 缺氧、好氧聯合處理工藝，將三段氧化流出的部分混合液回流至缺氧池前端，從而實現硝化脫氮。
接觸氧化池中的污水按照一定回流比回流至缺氧池進水端，缺氧池借助空氣進行微曝氣。在缺氧池內，反硝化菌會將硝酸鹽氮還原成氣態氮（N2），此時需將溶解氧控制在 0.5mg/L 以下。兼性反硝化菌以污水中的有機碳源作為氫供應體，把來自好氧池混合液中的硝酸鹽和亞硝酸鹽還原成氮氣并排入大氣，同時降解有機物。
該工藝具有處理效果佳、運行穩定、可全自動控制、操作管理便捷等特點，還具備抗沖擊負荷能力強、產泥量少以及脫氨氮效果顯著等優勢。
同時，針對系統產生的臭氣，將通過管道收集后進行高空排放或排入下水道。

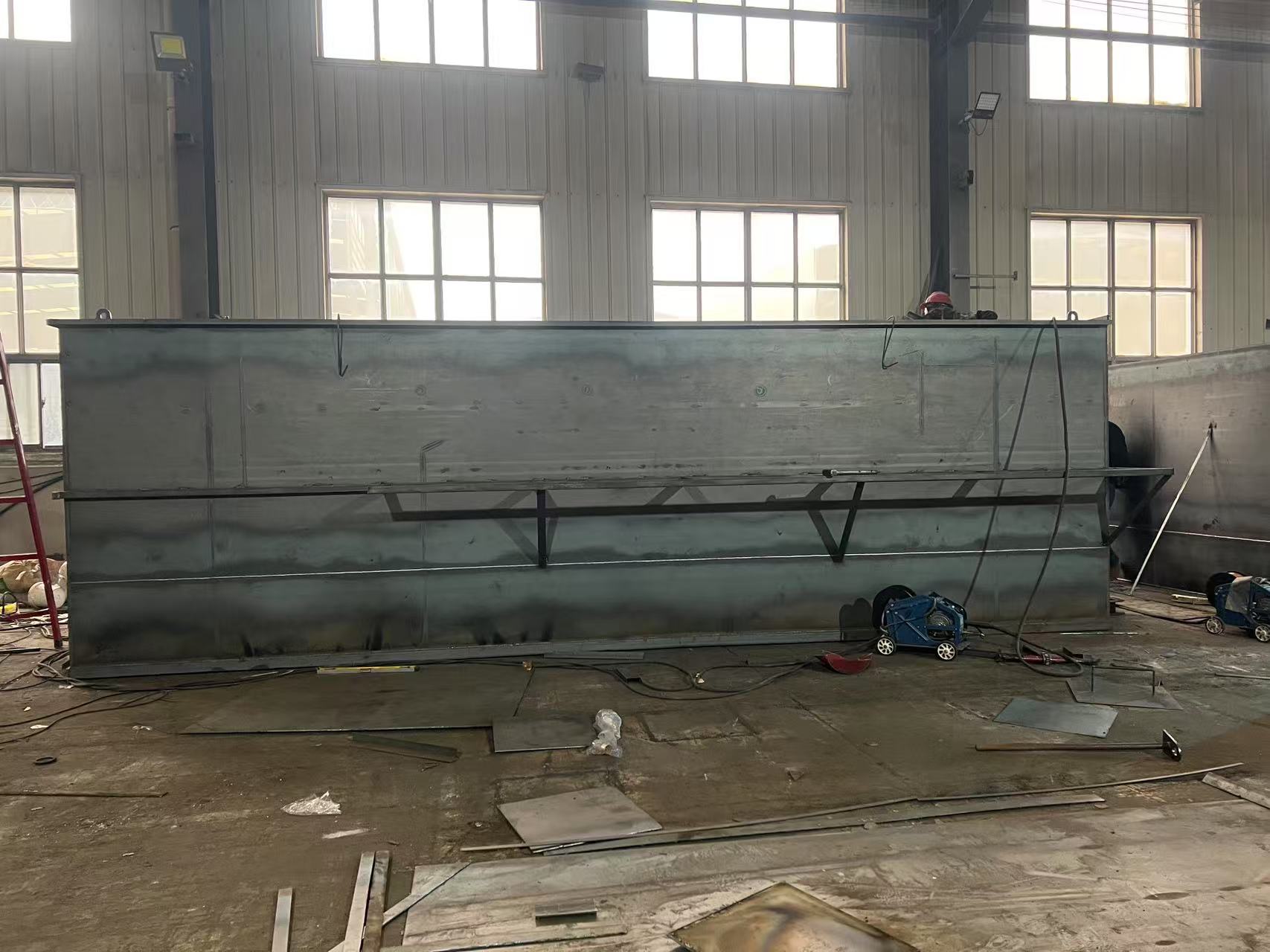

整個污水處理系統采用地埋式一體化生活污水處理設備，其材質為鋼結構（Q235A），并采用環氧煤瀝青進行防腐處理。
二、污水指標
地埋式一體化污水處理設備設計處理的生活污水來源于廁所、澡堂、食堂等場所，污水中含有的污染物質包括懸浮物、有機物、油類、NH3-N、大腸桿菌等。
序號
污染物種類
污水濃度范圍（mg/L）
1
SS
200～300
2
CODcr
250～430
3
BOD5
150～250
4
NH3-N
30～40
5
動植物油
20～40
6
PH
6～8
7
糞大腸菌群數
8×1013（個 / L）
三、處理后污水應到達的指標
一體化污水處理設備處理后的污水水質需符合國家澆灌用水水質標準。
四、電氣與控制
地埋式一體化污水處理設備的電控裝置采用 PLC 微機控制，主要用于控制一臺調整池潛水提升泵、一臺回轉風機、沉淀池中的一臺污水回流泵、清水池中的一臺提升回用泵，同時控制各液位浮球與水泵的聯動工作。
調整池內及清水池的水泵均由液位控制實現自動切換及啟動，調整池設有超高液位報警系統，以防止短時間大流量沖擊造成設備損壞。沉淀池、風機由 PLC 系統編程進行自動定時控制（定時長短可根據需要設定，操作簡便）。控制面板上設有自動 - 手動轉換開關，在需要時（如維修等情況）可切換為手動控制，且各設備均設有運行、故障（報警）及停止指示，無論處于手動還是自動狀態，指示燈都能顯示當前各用電設備的工作狀態。
調整池潛污泵的啟動受調整池內液位浮球信號控制，浮球開關由全密封的橡膠材料制成，根據水池液位分為高、中、低三個開關量液位信號，由 PLC 控制系統自動控制。
當調整池達到中水位時，系統處于正常運轉狀態，一臺水泵啟動；
當調整池水位過高（達到報警水位），調整池報警系統啟動。
在調整池水位處于低液位時，一二級接觸氧化池工作的壓縮空氣進氣閥保持間隔 30 分鐘啟動 10 分鐘的狀態。
空氣進氣閥受調整池液位浮球控制，當調整池液位處于低液位時，調整池預曝氣風空氣進氣閥關閉；當調整池液位上升至中液位時，進氣閥打開。
斜管沉淀池內的污泥采用氣提法排泥，由氣提電磁閥定期抽至污泥池中，且受時間控制。
污泥回流由污泥泵提升，回流至水解酸化池，受時間控制。氣提排泥與污泥泵回流時間需錯開進行。
各類電器設備均設有過壓、缺相、短路等保護及報警功能。
五、一體化地埋式污水處理設備制造技術條件
《優質碳素鋼結構技術條件》GB899-1988；
《涂裝前鋼材表面銹蝕和除銹等級》GB/T8923-1998；
《容器油漆、包裝和運送》參照《壓力容器油漆、包裝和運送》JB2536-1980；
《鋼結構件焊接原則》JB2880-81；
《法蘭制造原則》GB119-2023。
六、電氣安裝與操作使用闡明
地埋式一體化污水處理設備的主控由西門子 PLC 控制，控制器供電為 380V～220V，總控制功率為 6KW，總電流 10A，工作電流為 4A。設備分為手動和自動兩種工作方式，控制柜控制著 2 臺功率為 0.75KW / 臺的提升泵、1 臺功率為 1.1KW / 臺的回流泵、1 臺功率為 1.5KW 的風機，柜殼采用噴塑立式構造。
自動工作過程
將開關撥至自動位置時：
提升泵：2 臺提升泵功率分別為 1KW，采用低、中、高液位浮球控制。當?shù)鸵何粩嚅_時，2 臺污水提升泵都停止工作；當中位液位接通時，1 臺提升泵啟動。
清水池達中水位時，系統處于正常運轉狀態，水泵啟動自動運行。
沉淀池污水回流泵：污水回流泵和調整池及污泥沉淀池聯動，用于為調整池補充隨進水流失的活性污泥，并將多余污泥回流到污泥池進行沉淀。提升泵采用低液位浮球控制，當?shù)鸵何粩嚅_時，提升泵停止工作；當中位液位接通時，提升泵自動運行。
手動工作過程
把開關撥至手動位置時，按各注明按鈕一次為開，再按一次為關。
手動工作時，若短時間停電后再來電，各設備會全部停止工作，如需繼續工作，需重新開機。
安裝與使用
將各用電器和電控柜按規定用電線聯接起來，并檢查接線是否正確。
檢查輸入電源電壓是否正確。
檢查各用電器是否符合規定，接地是否安全可靠。
以上條件符合規定后，打開總空氣開關，整個系統投入運行。
尤其注意浮球接線、總線和上下位置不能接錯，否則可能導致水泵工作一段時間后出現頻繁開關的現象。
維修保養注意
中央控制器采用西門子 PLC，內部有大規模的集成電路和多種精密電子零件，請勿隨意拆開。
電控箱請勿露天寄存，或放在可能濺水、凝露、有有毒及腐蝕氣體的地方。
運送時應垂直放置，不能倒放或采用其他形式，不能安裝在有震動沖擊的場所。
不能和其他高壓設備共用接地線，PC 上部有單獨接地線，不能閑置不用，應和控制柜外殼分別接地。
不能安裝在有強烈噪音和有導電塵埃的地方。
安裝之處的相對濕度為 80%-90%，環境溫度為 - 20℃～40℃，應保證室內通風良好，潔凈整潔。
埋線規定和簡易計算
電控柜至用電器之間的聯接，一般采用埋地鐵管敷設，這屬于基礎工程（須在我廠設備安裝完后再敷設），基建施工時由顧客埋設。埋地鐵管深度，南方地區要求為 0.5 米以下，特殊地區需遵守顧客規定。
調整池內每臺水泵配制 4 根線，浮球開關線要求耐壓 DC48V，載流 1A，一般為 0.75mm2 單芯線。水泵線按水泵功率配線，可按標準手冊規定的配管和接線，簡易計算方法為：按每平方毫米單芯銅線載流 4A 計算，三相電極電流按功率 ×2.2 倍計算。
例如：電機功率為 1.5KW，則額定電流每根線為 3.3A。如果用 0.75 平方毫米的電線，0.75×4=3A。
故障分析檢查
故障（1）：手動、自動不能轉換。檢查二次線路和 PLC 供電（220V），按原理圖檢查供電部分；查看 PCRUN 燈是否亮，撥動開關使 PLC 處在運行狀態；檢查輸入按鈕是否損壞，如有損壞則更換按鈕；檢查柜內開關是否打開，若未打開則打開開關。
故障（2）：手動狀態時，不能啟動水泵。檢查水泵熱繼電器是否滯跳開，把熱繼器所有復位；檢查電源電壓和 PLC 電源熔斷器，用萬用表檢查 380V 和 220V 電壓；檢查空氣開關是否跳開，試把開關復位。
故障（3）：手動不能啟動水泵。檢查水泵熱繼電器保護是否跳開，使熱繼電器復位；檢查按鈕是否失靈、水泵是否燒壞，更換按鈕，用兆歐表檢查水泵絕緣值。
故障（4）：自動時水泵不能啟動。檢查液位是否到中浮球接通，可短接浮球開關試驗；查看 PLC 是否在暫停狀態，撥動開關使 PLC 運行；檢查是否給控制柜供電，檢查后供電；查看熱繼電器是否跳開，復位熱繼電器；檢查空氣開關是否跳開，復位空氣開關。
尤其注意
發現故障報警指示燈亮，應檢查對應用電設備后再復位熱保護器。自動空氣開關如果跳開，更應詳細檢查，遇有過載或短路現象發生，檢查各帶電設備時，應關閉電源，而不能簡單地將電控柜處在手動停止狀態，以免 PLC 微機受到強脈沖導致誤動作引起事故或損壞設備。
七、調試闡明
工作原理
地埋式一體化污水處理設備清除有機物污染及氨氮主要依靠設備中的 AO 生物處理工藝。在 A 級，由于污水有機物濃度很高，微生物處于缺氧狀態，此時的微生物為兼性微生物，它們會將污水中的有機氮轉化分解成 NH3-N，同時利用有機碳作為電子供體，將 NO2-N、NO3-N 轉化成 N2，并且還會利用部分有機碳源和 NH3-N 合成新的細胞物質。因此，A 級池不僅具有一定的有機物清除功能，能減輕后續好氧池的有機負荷，利于硝化作用的進行，還能依托原水中存在的較高濃度有機物，完成反硝化作用，最終消除氮的富營養化污染。
在 O 級，有機物已大幅度減少，但仍有一定量的有機物及較高 NH3-N 存在。為了使有機物得到進一步氧化分解，同時在碳化作用處于完成狀況下讓硝化作用能順利進行，在 O 級設置有機負荷較低的好氧生物接觸氧化池。O 級池中主要存在好氧微生物及自氧型細菌（硝化菌），其中好氧微生物將有機物分解成 CO2 和 H2O；自養型細菌（硝化菌）利用有機物分解產生的無機碳或空氣中的 CO2 作為營養源，將污水中的 NH3-N 轉化成 NO3-N、NO2-N。O 級池的出水部分回流到 A 級池，為 A 級池提供電子接受體，通過反硝化作用最終消除氮污染。
主要特點
AO 一體化污水處理設備可埋入地表以下，地表可作為綠化或廣場用地，因此該設備不占地表面積，不需蓋房，更不需采暖保溫。
AO 一體化污水處理設備由五級池子構成，采用內襯玻璃鋼 4mm，防腐壽命可達 23 年以上。
AO 一體化污水處理設備中的 AO 生物處理工藝采用推流式生物接觸氧化池，其處理效果優于完全混合式或二、三級串聯完全混合式生物接觸氧化池。并且它比活性污水池體積小，對水質適應性強，耐沖擊性能好，出水水質穩定，不會產生污泥膨脹。同時在生物接觸氧化池采用了新型組合填料，它具有實際比表面積大，微生物掛膜、脫膜方便的特點，在同樣有機負荷條件下，比其他填料對有機物的清除率高，能提高空氣中的氧在水中溶解度。
由于在 AO 生物處理工藝中采用了生物接觸氧化池，其填料的體積負荷比較低，微生物處于自身氧化階段，因此產泥量較少。此外，生物接觸氧化池所產生污泥的含水率遠遠低于活性污泥池所產生污泥的含水率。因此，污水經 WDM 系列污水處理設備后所產生的污泥量較少，一般僅需 90 天左右排一次泥。
AO 一體化污水處理設備采用了低噪音回轉風機，使設備運行時的噪音低于 60 分貝，減輕了對周圍環境的影響，同時減輕了噪音、減少了能耗，節省了運行費用。
AO 一體化污水處理設備配有土壤脫臭設施。其利用鋼筋混凝土構造池體上部空間設置改良土壤及布氣管，當惡臭成分通過土壤層溶解于土壤所含的水份中，進而通過土壤的表面吸附作用（或排入下水道排放）及化學反應轉入土壤，最終被其中的微生物分解而達到脫臭目的。（本次采用的是直接接入調整池）
AO 一體化污水處理設備配套全自動電器控制系統及設備損壞報警系統，設備運行可靠。每天必須要有人看護，需專人管理，平時必須每月或每季度進行維護和保養看護。
設備安裝、調試和維護
安裝
一體化污水處理設備由一組池子構成，池體埋入地下，要求四面挖掘?qū)挾软毐仍O(shè)備平面尺寸大 500～600㎜以上。
根據安裝圖，用吊車將鋼結構池體吊入（亦可現場制作），就位安裝時須在我廠技術人員指導下進行，不能將箱體位置、方向放錯，然后由我廠負責池子之間的管道連接。
鋼結構池體要與基礎預埋件焊接，以防地下水把設備浮起。
安裝完畢后須把設備存滿水，試驗各管路接口不滲漏，方可用土填入設備四面與間隙中，并平整地面。把電控柜控制線與設備接通，電控柜與電源接通。接線時注意風機（布氣系統）、水泵的轉向。
設備安裝后須保證下雨地面不積水，鋼結構池體的上方不得壓有重物，設備一般不抽空內部污水，以防地下水把設備浮起。
調試
調試工作由我廠負責（約需 15 天），為了加快調試進度，可投入菌種。為了防止菌流失，可減少進水量并啟動風機（啟動布氣系統）進行曝氣，直至填料上長出一層橙黃色生物膜，即已完成填料掛膜，然后將進水量增加至額定流量。完成填料膜后，再對 A 級生物池內微生物進行馴化，即逐漸減少曝氣量，使 A 級生物池處于缺氧狀態，使填料上微生物變?yōu)榧嫘晕⑸?。然后對微生物進行適應性運轉，直至達到設計要求。
設備維護保養
AO 系列污水處理設備應建立一套定期保養制度，主要易損部件是閥門與水泵。定期檢查閥門與水泵各部螺絲松動狀況、填料層的松緊狀況、軸承的溫度和潤滑油的油質和油量，保證各部件正常。閥門及水泵須每運行 2023-3000 小時進行一次保養與維修。http://www.szami.cn
